Website: Delus > Products > WB2412D-6W

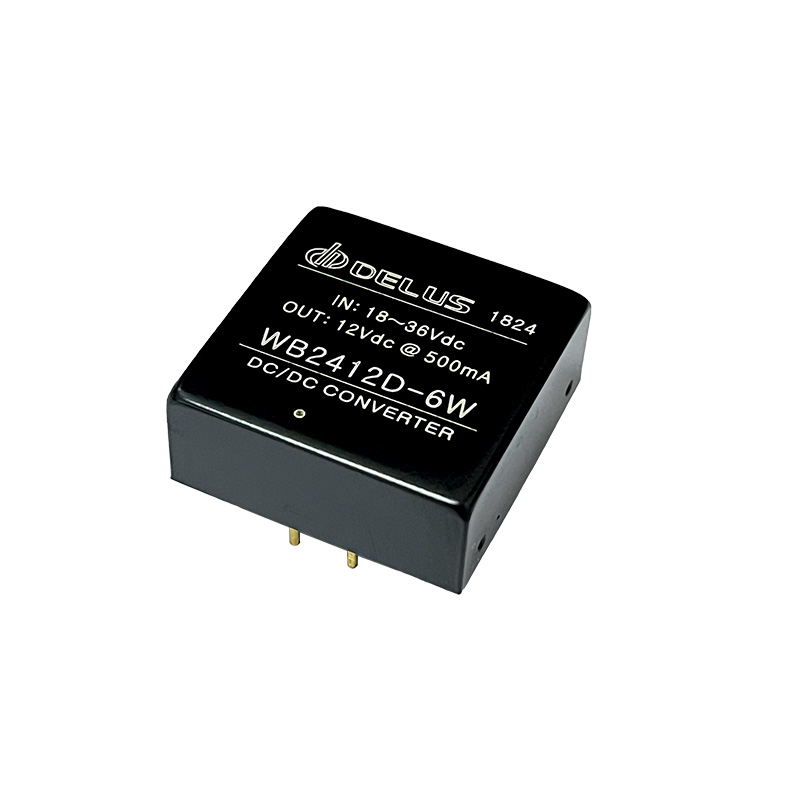

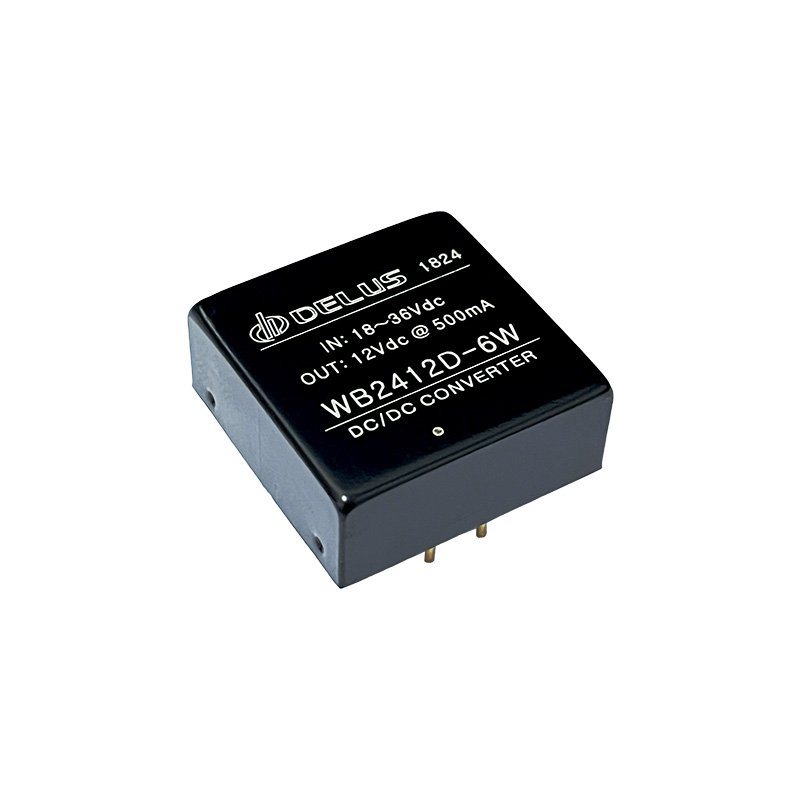

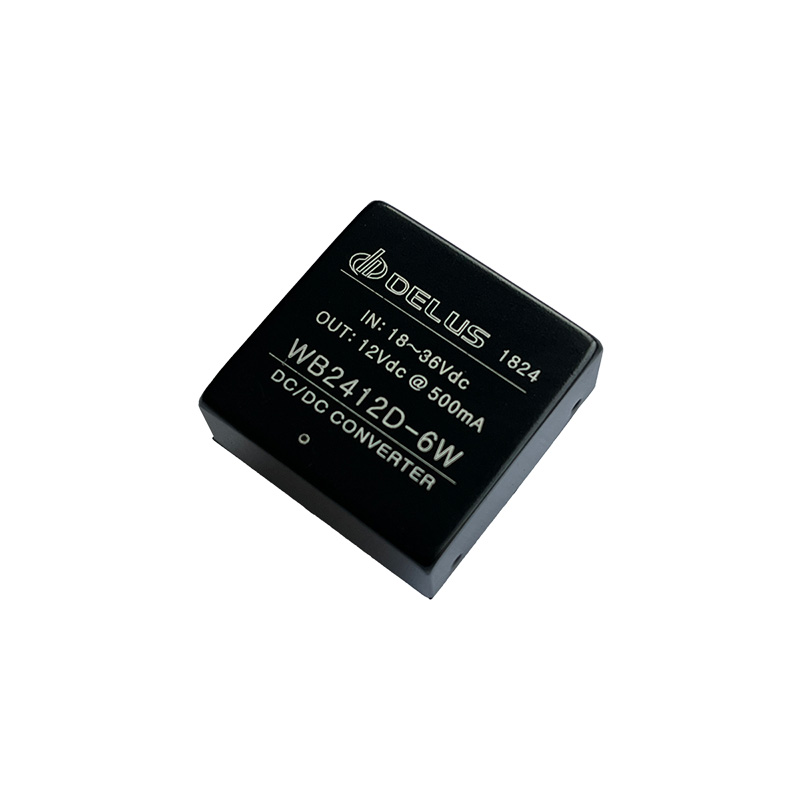

power converter picture

  • Model :

    WB2412D-6W

  • Input : 18～36V
  • Output : 12V
  • Power : 6W
  • Isolation : 1500V
  • Output Style : Single
  • Package : DIP
PDF Datasheet Down
Product Description   [ print ]
外形尺寸及引脚方式
delus,电源模块,模块电源

一般特性
产品工作时外壳温度≤65℃
空载功耗≤300mW
冷却方式自然空冷
工作温度-40℃～+85℃
存储温度-50℃ ～+125℃
存储湿度≤95%（无凝结）
外壳材料阻燃耐热塑料（UL94V-0）
平均无故障时间（MTBF）＞100万小时

输出特性
项目
测试条件MinTypMaxUnits
额定功率
Ta=-40～+71℃

6W
电压精度标准推荐电路
±1±3%
源效应标称负载，全电压范围
±0.1±0.3
负载效应从10%到100%的负载
±0.2±0.8
输出纹波和噪声DC-20MHz带宽
1040mVp-p
温度漂移系数标准推荐电路

0.03%/℃
瞬态恢复时间25%的额定负载阶跃
≤200uS
过冲幅度≤±5.0%
输出短路保护
可持续短路，自恢复
开关频率标准推荐电路
300
kHz

绝缘特性
项目测试条件MinTypMaxUnits
耐压强度WA/WB型号测试时间1分钟，Vin/Vout1500

Vdc
WE/WF型号3000

绝缘电阻绝缘电压500Vdc，Vin/Vout1000

MΩ
